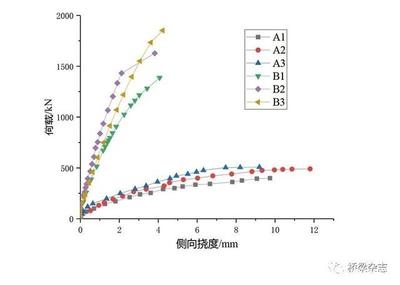

前后荷載 - 撓度曲線對比分析顯示，加固后結構性能有顯著變化，從承載能力看，加固后極限荷載明顯提高，如碳纖維板加固梁體，其承載能力增強，能承受更大外力，在剛度方面，加固使結構初始剛度增大，荷載 - 撓度曲線在初始階段更平緩，變形減小，例如采用預應力碳纖維板加固的梁體，剛度提升明顯，從曲線形態而言，加固后曲線無明顯突變，相對平緩，表明結構整體性增強，像某橋加固后主梁橫向聯系增強，撓度曲線變化體現這一點。

加固前后荷載-撓度曲線對比分析

荷載-撓度曲線是評估結構性能的重要工具，特別是在加固工程中，通過對比加固前后的荷載-撓度曲線，可以直觀地了解加固效果。以下是關于加固前后荷載-撓度曲線對比分析的相關信息：

1. 加固前后的荷載-撓度曲線對比方法

1.1 設置測點和安裝測量設備

在結構的感興趣區域內選擇若干個測點，并在每個測點處安裝合適的撓度測量設備，如測距儀、位移傳感器等。

1.2 施加載荷并記錄數據

根據實際需求，在結構上施加相應的載荷（可以是靜載荷或動載荷），并在施加載荷的同時，實時記錄每個測點處的撓度數據。

1.3 數據處理和統計分析

對采集到的數據進行處理，包括去除異常值、平滑處理等。然后對處理后的數據進行統計分析，計算平均撓度、最大撓度、撓度分布等。

1.4 繪制荷載-撓度曲線

根據統計分析結果，繪制加固前后的荷載-撓度曲線圖。通過對比兩條曲線，可以直觀地看到加固前后的結構性能變化。

2. 加固效果評估

2.1 曲線形狀對比

加固前后的荷載-撓度曲線形狀對比可以反映出結構剛度的變化。如果加固后的曲線更陡峭，說明結構剛度增加；反之，則說明剛度減小。

2.2 最大撓度對比

通過對比加固前后結構的最大撓度，可以評估加固對結構變形能力的影響。如果加固后的最大撓度減小，說明加固提高了結構的抗變形能力。

2.3 荷載承載能力對比

加固前后的荷載承載能力對比可以通過荷載-撓度曲線的極限荷載點來評估。如果加固后的極限荷載點提高，說明加固提高了結構的承載能力。

3. 實例分析

3.1 空心板橋鉸縫加固

以某預應力空心板橋?yàn)槔捎昧焊穹ń⒂邢拊Ｐ停煤奢d試驗實測數據對其加固前后的撓度值及其撓度橫向分布進行對比驗證。結果顯示，加固后撓度校驗系數差別較小，橫向分布影響線與理論計算橫向分布影響線趨勢上基本一致，驗證了鉸縫綜合加固方法合理有效。

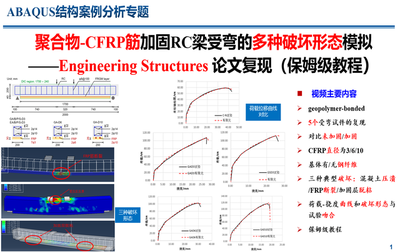

3.2 碳纖維布加固RC梁

為了得到碳纖維布加固RC梁后的荷載-撓度全曲線，通過求出各個界限荷載值以及與之對應的位移，利用各個界限點之間線性插值來得到荷載-撓度全曲線關系。計算結果與試驗結果、有限元分析結果吻合良好，表明該方法具有較高的精度，為碳纖維布加固梁提供了參考依據。

4. 結論

通過對比加固前后的荷載-撓度曲線，可以全面評估加固效果。具體方法包括設置測點、安裝測量設備、施加載荷、記錄數據、數據處理、統計分析和繪制曲線。實例分析表明，加固可以顯著提高結構的剛度、抗變形能力和承載能力。

希望以上信息對您有所幫助。如果您有任何進一步的問題或需要更多詳細的信息，請隨時提問。
