梁板結(jié)構(gòu)加固施工案例

08-09932閱讀1評(píng)論北京鋼結(jié)構(gòu)設(shè)計(jì)

本文呈現(xiàn)梁板結(jié)構(gòu)加固施工案例，該案例中，先對(duì)梁板結(jié)構(gòu)現(xiàn)狀進(jìn)行詳細(xì)檢測(cè)評(píng)估，明確需加固部位與原因，施工時(shí)，依據(jù)設(shè)計(jì)采用合適加固方法，如粘貼碳纖維布增強(qiáng)梁板承載力，或增設(shè)鋼支撐提升結(jié)構(gòu)穩(wěn)定性，施工過程嚴(yán)格把控材料質(zhì)量、操作工藝，確保碳纖維布粘貼牢固、鋼支撐安裝精準(zhǔn)，合理安排施工順序，減少對(duì)原結(jié)構(gòu)干擾，在各環(huán)節(jié)嚴(yán)密監(jiān)測(cè)結(jié)構(gòu)變形等數(shù)據(jù)，保障施工安全與質(zhì)量，通過此案例，展示梁板結(jié)構(gòu)加固從前期準(zhǔn)備到具體施工及質(zhì)量把控的全流程，為類似工程提供實(shí)踐經(jīng)驗(yàn)參考，

工程背景
本項(xiàng)目為某商業(yè)綜合體三層（12-15軸/D-F軸區(qū)域）梁板結(jié)構(gòu)加固工程，原結(jié)構(gòu)于2010年建成，經(jīng)專業(yè)機(jī)構(gòu)檢測(cè)發(fā)現(xiàn)存在以下問題：

混凝土碳化深度達(dá)8-12mm，局部保護(hù)層剝落
主梁跨中撓度超限（L/300）
板底出現(xiàn)0.3-0.5mm寬受力裂縫
根據(jù)現(xiàn)行《建筑結(jié)構(gòu)加固工程施工質(zhì)量驗(yàn)收規(guī)范》（GB50550）要求，需對(duì)380㎡區(qū)域?qū)嵤┘庸谈脑臁?/li>

創(chuàng)新加固方案
采用"粘鋼-碳纖維"復(fù)合加固技術(shù)：

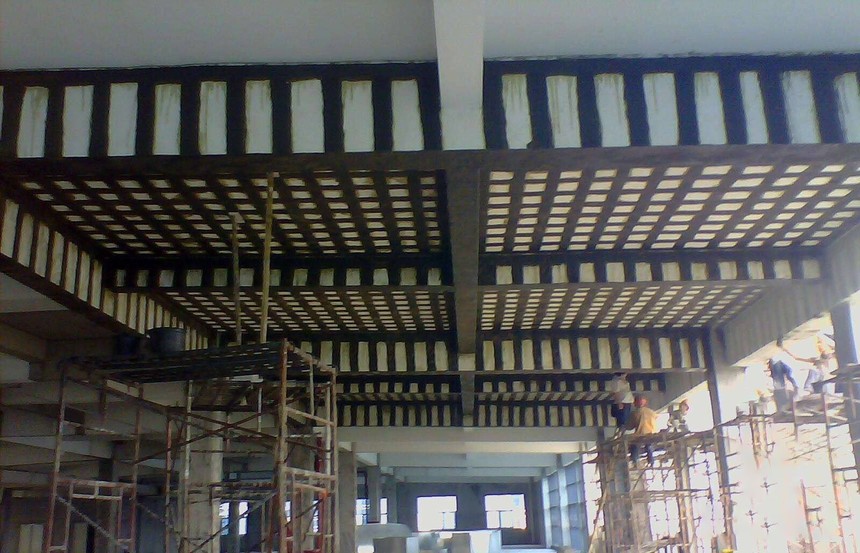

碳纖維增強(qiáng)系統(tǒng)
選用日本東麗T700級(jí)碳纖維布（抗拉強(qiáng)度3400MPa），配套改性環(huán)氧樹脂膠：
? 主梁U型箍采用交叉編織工藝（±45°斜向粘貼）
? 樓板雙向布設(shè)碳纖維網(wǎng)格（經(jīng)向+緯向各一層）
鋼板加固系統(tǒng)
針對(duì)8m跨預(yù)應(yīng)力主梁的特殊處理：
? 梁側(cè)加設(shè)帶肋鋼板（Q345B，δ=8mm）
? 創(chuàng)新采用"先錨后膠"工藝：M12化學(xué)錨栓預(yù)固定后注入觸變型結(jié)構(gòu)膠

精細(xì)化施工流程

基面處理
- 噴砂處理混凝土基面（粗糙度≥3mm）
- 裂縫注漿采用低壓慢注工藝（0.2MPa穩(wěn)壓灌注）
材料施工
- 碳纖維布實(shí)施"三涂?jī)少N"工藝（底涂→找平→粘貼）
- 鋼板粘結(jié)采用真空加壓系統(tǒng)（0.3MPa持續(xù)穩(wěn)壓24h）
環(huán)境控制
- 施工環(huán)境溫濕度監(jiān)控（20±5℃，RH≤70%）
- 冬季施工采用紅外加熱養(yǎng)護(hù)（維持基面溫度≥15℃）

質(zhì)量保障體系
| 檢測(cè)項(xiàng)目 | 技術(shù)標(biāo)準(zhǔn) | 實(shí)測(cè)結(jié)果 ||----------------|---------------------------|-------------------|| 粘結(jié)強(qiáng)度 | ≥2.8MPa（混凝土破壞） | 3.2-4.1MPa || 空鼓率 | ≤3% | 1.8% || 變形恢復(fù) | 卸載后殘余變形≤L/500 | L/620 |

工程成效
經(jīng)72小時(shí)連續(xù)荷載試驗(yàn)驗(yàn)證：
