CAD圖紙標注樣式設置指南摘要**：在CAD繪圖中，合理設置標注樣式至關重要，打開CAD軟件及圖紙，于菜單欄“格式”中選“標注樣式”，打開管理器，點擊“新建”，輸入名稱并選基礎樣式，接著在“直線和箭頭”等選項卡中設置，如調整尺寸線顏色、線型、線寬，設置箭頭樣式與大小；在“文字”選項卡中確定文字外觀、位置與對齊方式；于“符號和箭頭”選項卡設置直徑、半徑等符號及角度標注相關參數，設置完成后點擊“確定”，新樣式即出現在管理器列表中。

CAD圖紙標注樣式設置指南

基本設置步驟

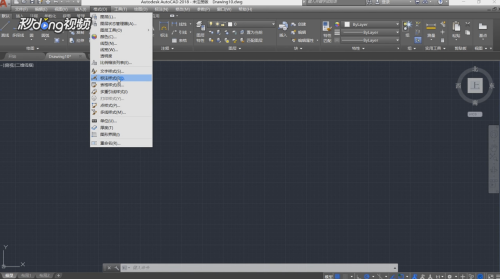

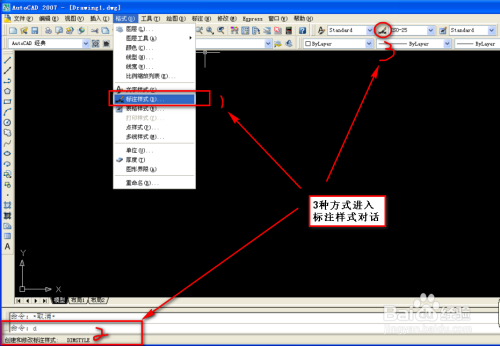

打開標注樣式管理器

首先，打開CAD軟件，進入“標注”選項。在標注選項中，選擇“樣式設置”，這里可以設置各種類型的標注樣式，如文字樣式、箭頭樣式、尺寸樣式等。

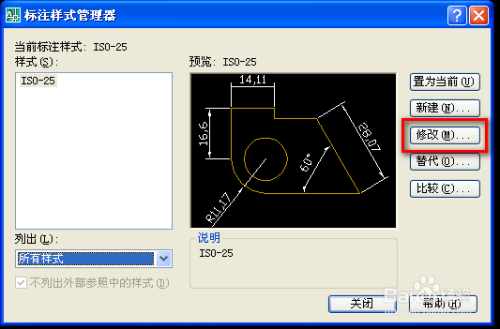

修改或新建標注樣式

在“標注樣式管理器”中，可以選擇修改現有的標注樣式或新建一個全新的標注樣式。如果需要修改現有樣式，選中原有樣式后點擊“修改”；如果需要新建樣式，則直接選擇“新建”，并按照提示填寫新樣式的名稱。

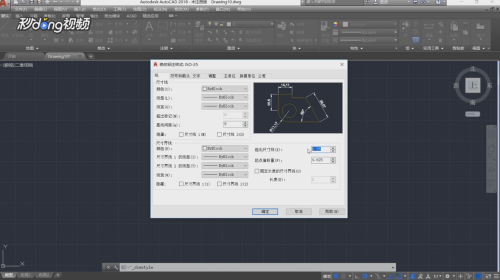

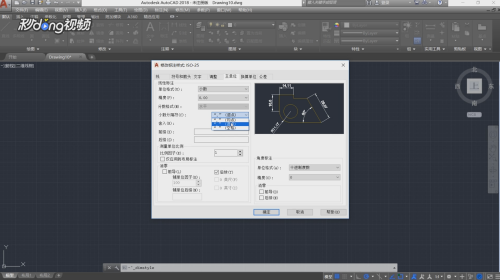

調整標注參數

在彈出的“修改標注樣式”窗口中，可以根據需要對各個參數進行調整。主要參數包括：

• 文字樣式：選擇合適的字體和文字大小，以及斜體、粗體等字形屬性。
• 線型和箭頭樣式：選擇合適的線型和箭頭樣式，并調整其長度、角度等參數。
• 尺寸樣式：設置尺寸線的長度、字體大小等參數。

應用設置

完成所有必要的調整后，保存設置并應用到當前繪圖或以后的繪圖中。

個性化標注樣式設置

文字樣式

• 字體選擇：可以選擇不同的字體和文字大小，以及斜體、粗體等字形屬性，使標注更加美觀和易讀。

線型和箭頭樣式

• 線型選擇：CAD提供了多種線型供選擇，可以根據不同的標注類型選擇合適的樣式。
• 箭頭調整：可以調整線型和箭頭的長度、角度等參數，以滿足繪圖需求。

尺寸樣式

• 尺寸線長度：設置尺寸線的長度，確保尺寸標注的一致性和清晰度。
• 字體大小調整：根據實際需要調整尺寸數字的字體大小，以保證標注的可讀性。

標注位置和對齊方式

• 位置選擇：可以選擇將標注放在圖形的上方、下方、左側或右側。
• 對齊方式：可以選擇居中對齊、靠邊對齊等方式，使標注更加整齊。

查看和管理標注樣式

查看標注樣式屬性

選中要查看的標注--右擊--特性，或者在CAD左下角使用快捷特性開關，可以查看任意標注的詳細屬性。

管理多個標注樣式

在“標注樣式管理器”中，可以方便地管理和切換不同的標注樣式，以便根據不同的繪圖需求選擇合適的樣式。

通過以上步驟和建議，您可以有效地設置和管理CAD圖紙的標注樣式，從而提高繪圖效率和圖紙質量。希望這些信息對您有所幫助！
